La instalación interior del abonado es la que permite el conexionado

físico de cada uno de los terminales telefónicos a la línea de la operadora.

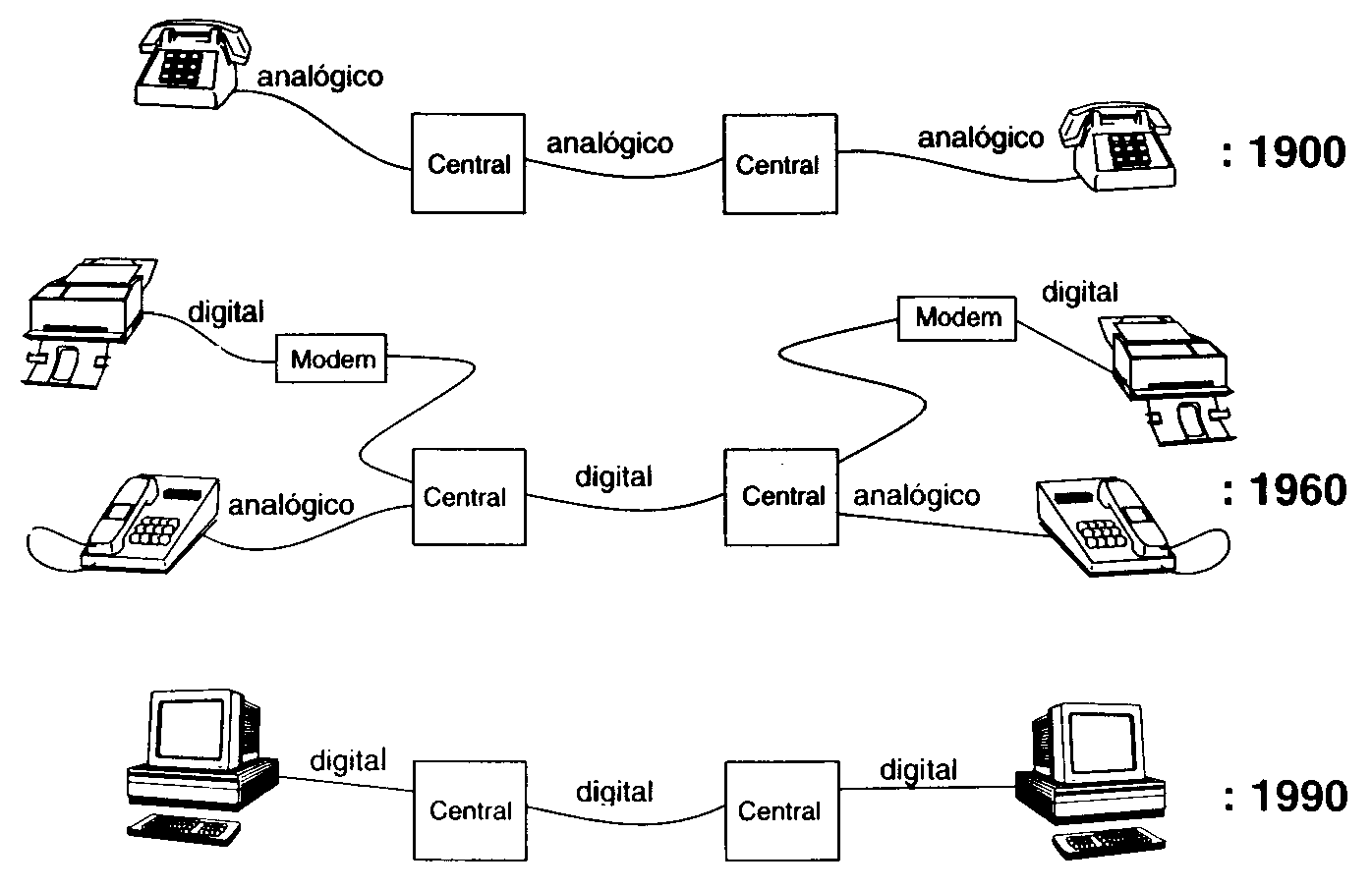

Dependiendo de la tecnología utilizada para la transmisión de la

información, la instalación telefónica del abonado puede ser:

​

​

​

• Analógica: habitualmente conocida como Red Telefónica Bá-

sica (RTB), ha sido durante mucho tiempo el tipo de red utilizado

por las compañías de telefonía para dar servicios básicos

de voz a sus abonados. También se puede utilizar para enviar

datos a través de FAX y el uso de Internet sin banda ancha.

​

​

• Digitales: conocida como Red Digital de Servicios Integrados

(RDSI), permite dar servicios avanzados, tanto de voz como de

otros tipos de datos.

​

​

​

​

​

​

​

​

​

​

​

















​

Para dar un número de servicios mínimos, ya sea en analógico o

en digital, el abonado debe disponer en su instalación interior al

menos de:

​

• Un PTR (Punto Terminal de Red) o PAU (Punto de Acceso del

Usuario).

​

​

​

​

​

​

​

​

​

​

• Una roseta de conexión (BAT).

​

​

​

​

​

​

​

​

​

​

• Cable de telefonía

​

​

​

​

​

​

​

​

Para realizar instalaciones de interior y el conexionado de terminales telefónicos y sus accesorios, suelen utilizarse los siguientes tipos de cables:

​

​

• Cable paralelo bifilar:

– Es utilizado habitualmente para instalaciones de superficie aunque también se puede utilizar en empotrado.

​

​

​

​

​

​

​

​

​



• Cable plano:

– Es de tipo manguera y puede disponer entre 2 y 8 hilos

de cobre flexible de 0,5mm de diámetro.

– Es muy utilizado para la construcción de los latiguillos de

conexión entre el terminal telefónico y la roseta, y, también,

entre los accesorios del teléfono.

– La funda exterior suele ser de color crema, aunque también

se pueden encontrar en gris, negro o blanco.

​

​

​

​

​

​

​

​

​

​

​

​

​

• Cable redondo

– Es de tipo manguera (cable múltiple) y puede disponer

de un gran número de pares de hilos.

– Cada hilo está trenzado junto al otro que forma el par.

Esto ha hecho que habitualmente se los denomine «cables

de pares trenzados».

– Se utiliza para realizar el conexionado entre los elementos

de una instalación interior de telefonía.

– Se puede canalizar o montar en superficie fijándolo con

grapillones sobre la pared.

​

​

​

​

​

​

​

​

​

​

​

​

​



​

La unión del cableado a los diferentes dispositivos que componen una instalación de telefonía puede hacerse de diferentes maneras:

a) Mediante conectores RJ.

b) Conexión directa a borne por tornillo.

c) Por regletas repartidoras de conexión por inserción.

​

​

​

​

Conectores RJ

Son conectores normalizados que permiten conexionar dispositivos telefónicos entre sí con facilidad y sin ningún tipo de herramienta.

los más extendidos en telefonía son el RJ-9, el RJ-11 y el RJ-45.

Los conectores RJ están preparados para alojar cable plano. Para su conexión es necesaria una herramienta especial denominada crimpadora.

Roseta o toma telefónica (BAT)

La roseta o toma telefónica, que también se conoce como BAT (Base de Acceso de Terminal), es la encargada de recibir los cables de la línea telefónica desde PTR o el PAU. A ella se enchufa el terminal telefónico mediante el latiguillo de conexión.





​

​

​

​

​

​

​

​

​

​

El PTR o el PAU:

Tienen como misión aislar o separar la instalación del usuario de la de la compañía, y comprobar posibles averías. El PTR es el sistema antiguo. Las instalaciones modernas disponen de un PAU ( Punto de Acceso Único), que puede dar servicio a varias viviendas.
